Instrucciones del usuario para el alivio de presión VPLMV-80x100

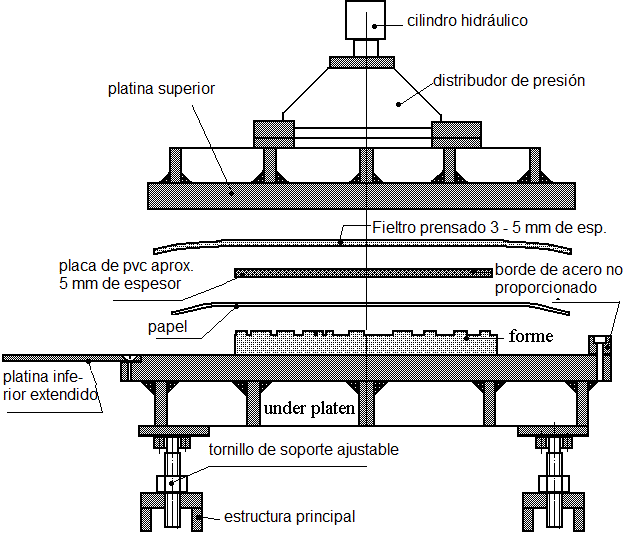

Platina inferior fija y bomba hidráulica accionada manualmente. La imagen de arriba muestra una parte del VPLMV-80x100. Estas instrucciones solo están destinadas al uso de las placas, que es casi lo mismo que el uso del SVP-35. Esta prensa está equipada con una bomba hidráulica accionada manualmente. Si la palanca de esta bomba se mueve hacia arriba y hacia abajo (válvula de alivio cerrada), la platina superior se moverá hacia abajo. Esto sucede relativamente rápido, porque la bomba desplaza un gran volumen de aceite a baja presión. Tan pronto como la platina toca la forma, la presión en el sistema aumenta y la bomba cambiará automáticamente al modo de alta presión (700 bar). En este modo, el movimiento vertical de la platina superior es muy lento. Tan pronto como se haya realizado la impresión, la válvula de alivio se abre y la platina superior se mueve hacia arriba. El movimiento vertical está limitado a aproximadamente 14 cm. Para aumentar la velocidad de trabajo, es aconsejable detener el movimiento vertical después de unos pocos centímetros. Para ello, se montan dos barras roscadas junto al cilindro hidráulico. Estas barras se pueden ajustar en altura y sirven como tope para el movimiento vertical de la platina superior. Casi cualquier cosa puede ser utilizada como una forma de impresión; Compuesto por letras plomadas, xilografía, lino-corte, cliché, etc. El papel se coloca sobre la forma de tinta. En la parte superior del papel una placa de PVC de aprox. Se coloca un grosor de 5 mm, y encima de eso una capa de fieltro. En la imagen se muestra un borde de acero, fijado con tornillos en la platina inferior. Estos bordes normalmente no son proporcionados por Polymetaal. Estos bordes son útiles si una forma tiene que estar cerrada. (Grabados en madera + tipografía, etc.). Podemos suministrarlos bajo demanda. Ninguna forma es perfectamente plana. Si hace una impresión de tal forma, se muestra que algunas partes recibieron la tinta más que otras. El fieltro compensa las pequeñas desviaciones en la forma. Sin embargo, el fieltro nunca puede tocar el papel directamente porque puede conducir a una transferencia de la tinta al papel desde las partes inferiores de la forma. Para evitar que esto suceda, se coloca una capa de PVC de 5 mm de espesor entre el papel y el fieltro. El PVC es lo suficientemente flexible como para adaptarse a las desviaciones en la forma, pero se evita al mismo tiempo que el papel toca los huecos en la forma. Mantenimiento:
|
