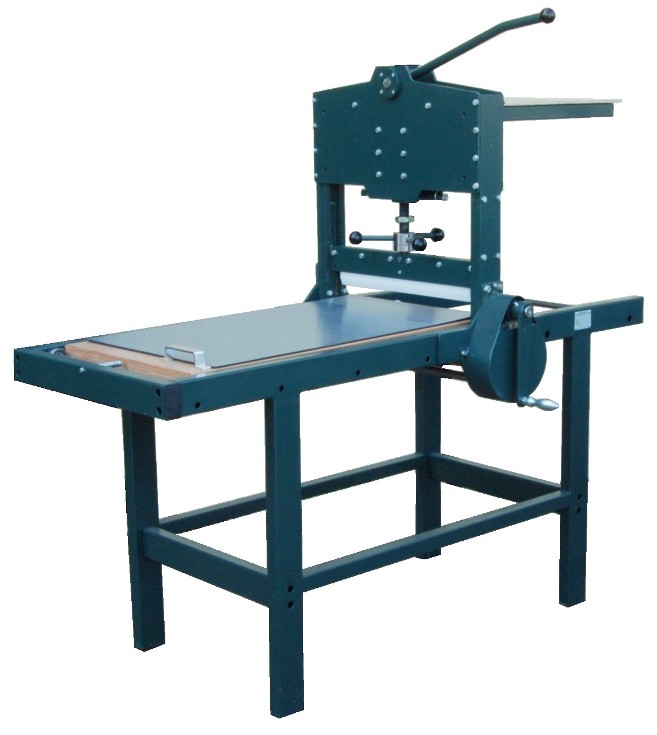

Litho-pers JL-50, capaciteit 52x62 cm

Polymetaal
181100
Gewicht: kg

Technische gegevens:

JL-50

Afmetingen van het bed (de kar, of de wagen)

52 x 100 cm

Dikte van houten blad in het bed

4 cm

Afmetingen van de pers:

- Lengte (frame)

170 cm

- Lengte (maximaal inclusief bed)

194 cm

- Breeedte (totaal)

102 cm

- Hoogte (maximaal met hefboom omhoog)

204 cm

Lengte van de wals

54 cm

Diameter van de massieve wals

8 cm

Werkhoogte

87 cm

Maximaal steenformaat

52 x 62 cm

Maximale steendikte

12 cm

Overbrengingsverhouding van slinger

1:4

Schroefdraad van drukspindel (boven rijverhouder)

M 30

Maximale lengte van de rijver

55 cm

Gewicht

200 kg

Pallet afmetingen, met standaardverpakking (inclusief bovenbouw)

100 x 180 x 200 cm

Pallet gewicht, met standaard verpakking

250 kg

Afmetingen van de krat (bovenbouw wordt er afgehaald)

100 x 180 x 140 cm

Afmetingen van de krat

300 kg

De druk wordt op de steen gezet d.m.v. een hefboom aan de bovenkant van de pers, via een "kniehevelmechanisme". De hoogte van de rijverhouder kan worden ingesteld en geblokkeerd. De wagen met de steen wordt door het draaien aan de slinger onder de steen doorgehaald. Bij het terughalen van de wagen kan de slinger worden ontkoppeld. Standaard is de pers voorzien van een papierdrager en wordt 1 kunststof rijver bijgeleverd. Als tympaan wordt een plaat gebruikt van 1mm dik PVC. (kan worden gesmeerd met "kogellagervet") De wagen is gemaakt uit 4 cm dik watervast verlijmd multiplex, dat aan de bovenkant voorzien is van een "rubberlaag met noppen". Polymetaal heeft ook een grote (wisselende) voorraad lithostenen.
