Instrucciones de uso: prensa de platina VPLEV-80x100
Platina inferior fija y bomba hidráulica de accionamiento eléctrico.

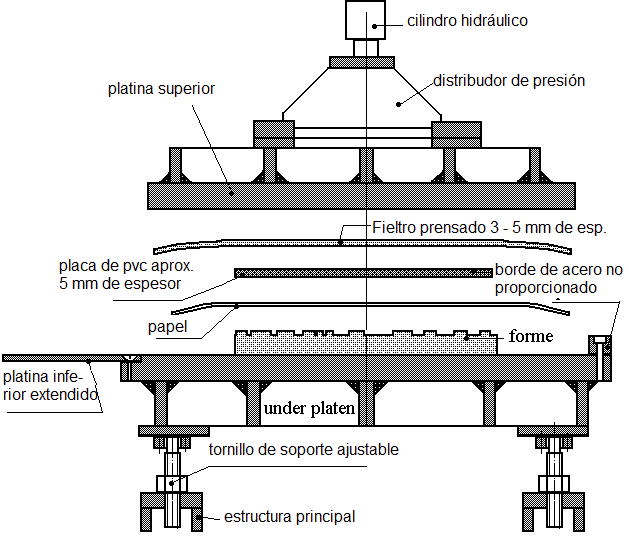

La imagen de arriba muestra una parte del VPLEV-80x100. Estas instrucciones solo están destinadas al uso de los platos, que es casi el mismo que el uso del SVP-35. Todas las demás instrucciones se pueden encontrar en otras páginas específicas, de las cuales las instrucciones del usuario para la válvula de tres vías son las más importantes.
Casi cualquier cosa puede ser utilizada como un formulario de impresión; Tipo de plomo, grabado en madera, corte de lino, cliché, etc.
El papel se coloca sobre la forma de tinta. Además de eso, una placa de PVC de aprox. 5 mm de espesor y se coloca una capa de fieltro. En la imagen se muestra un borde de acero, fijado con tornillos en la platina inferior. Estos bordes normalmente no son proporcionados por Polymetaal. Estos bordes son útiles si una forma tiene que estar cerrada. (Grabados en madera + tipografía, etc.). Podemos suministrarlos bajo demanda.
Una forma de impresión no es perfectamente plana. Si hace una impresión de tal forma, muestra que algunas partes muestran más tinta que otras partes. El fieltro compensa las pequeñas desviaciones en la forma. Sin embargo, el fieltro nunca puede tocar el papel directamente porque puede conducir a una transferencia de la tinta al papel desde las partes inferiores de la forma. Para evitar que esto suceda, se coloca una capa de PVC de 5 mm de espesor entre el papel y el fieltro. El PVC es lo suficientemente flexible como para adaptarse a las desviaciones en la forma, pero se evita al mismo tiempo que el papel toca los huecos en la forma.
NORMAS
El fabricante de estos productos:
Polymetaal Buzón 694 2300 AR Leiden Los países bajos
declara que este equipo cumple con la norma europea IEC 335-I "Seguridad de las aplicaciones eléctricas domésticas y similares" y se produce de acuerdo con la norma CE (Directrices para maquinaria y compatibilidad magnética); y llevar el marcado "CE".
Mantenimiento:
- Sistema hidráulico. El cilindro hidráulico que baja la placa superior, es impulsado por una bomba hidráulica accionada eléctricamente. Esta bomba tiene un depósito de donde proviene el aceite que se bombea al cilindro hidráulico. Después de algunos años, parte del aceite desaparecerá (se evaporará, tendrá fugas, etc.) y, por lo tanto, deberá revisarse cada pocos años para ver si todavía hay suficiente aceite en el depósito de la bomba. Si se requiere aceite, se puede usar un aceite hidráulico delgado (más líquido).
- Las superficies de los platos deben mantenerse limpias. Cualquier irregularidad en las superficies puede aparecer en la impresión.
|
